Estandares de las Linternas

NORMAS DE SEGURIDAD DE LAS LINTERNAS – MARCAS DE CERTIFICACIONES Y DIRECTIVAS

UL Certificacion UL
Underwriters 'Laboratories Inc. (UL) es una organización independiente de certificación y prueba de seguridad de productos sin fines de lucro. Han estado probando productos para la seguridad pública durante más de un siglo. Para que un producto lleve la marca UL certificada, debe pasar todos los requisitos de UL en sus instalaciones de prueba.
IECEx Certificación IECEx
El Sistema IECEx es un sistema de certificación que verifica el cumplimiento de las normas internacionales IEC relacionadas con la seguridad en áreas peligrosas. Cubre equipos, instalaciones de servicio y la competencia del personal.
ATEX Certificación ATEX
La directiva ATEX consta de dos directivas de la UE que describen qué equipo y ambiente de trabajo se permite en un ambiente con una atmósfera explosiva.
RoHS RoHS - Directiva de restricción de sustancias peligrosas
Restricción del uso de ciertas sustancias peligrosas en las regulaciones de equipos eléctricos y electrónicos implementadas por la directiva de la UE.
CE CE - Conformidad Europea
El marcado CE certifica que un producto cumple con los requisitos de seguridad, salud o medioambiente del consumidor de la UE.

GASES INFLAMABLES, VAPORES O LIQUIDOS

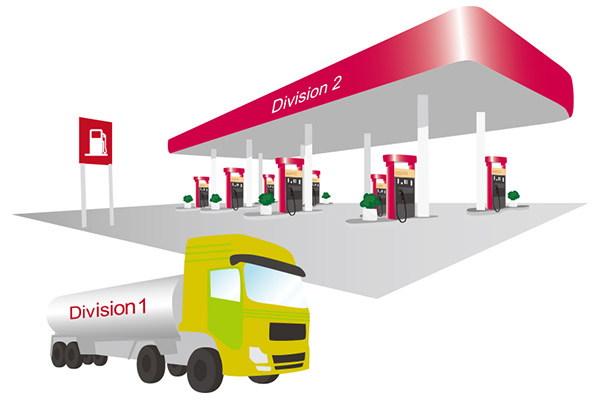

Clasificación de los Estados Unidos – Clase 1

División 1 Donde pueden existir concentraciones inflamables de gases, vapores o líquidos inflamables todo el tiempo o parte del tiempo en condiciones normales de operación.

División 2 Donde no es probable que existan concentraciones inflamables de gases, vapores o líquidos inflamables en condiciones normales de operación.

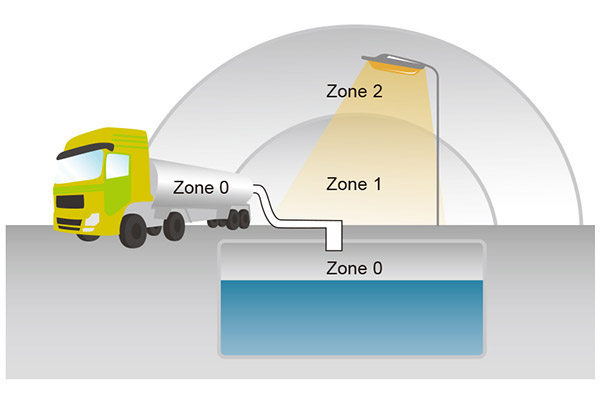

Clasificación de Europa – G (Gas)

Zona 0 Donde las concentraciones inflamables de gases, vapores o líquidos inflamables están presentes de forma continua o durante largos períodos de tiempo en condiciones normales de funcionamiento.

Zona 1 Donde es probable que existan concentraciones inflamables de gases, vapores o líquidos inflamables en condiciones normales de operación.

Zona 2Donde no es probable que existan concentraciones inflamables de gases, vapores o líquidos inflamables en condiciones normales de operación.


Clasificación de los gases en Grupos

Los grupos
División 1 y 2:
A - Acetileno
B - Hidrógeno
C - Etileno
D - Propano
Zona 0, 1 y 2:
IIC - Acetileno, Hidrógeno
IIB - Etileno
IIA - Propano

Zona 0, 1 y 2:
llC- Acetileno, Hidrógeno
llB- Etileno
llA- propano

Zona 0, 1 y 2:
llC- Acetileno, Hidrógeno
llB- Etileno
llA- propano

POLVOS COMBUSTIBLES

Clasificación de los Estados Unidos – Clase 2

Zona 20 Donde están presentes continuamente polvos combustibles o partículas inflamables o por largos períodos de tiempo en cantidades suficientes para ser peligrosos.

Zona 22 Donde no es probable que ocurran polvos combustibles o partículas inflamables en condiciones normales de operación en cantidades suficientes para ser peligrosos.

Los grupos
División 1 y 2:
E - Metales - Div. Solo 1
F - Carbón
G - Grano
Zona 0, 1 y 2:
Ninguna
Clasificación de Europa – Dust (D)

Zona 20 Donde las concentraciones de polvo combustible o fibras y partículas inflamables están presentes de forma continua o durante largos períodos de tiempo en condiciones normales de funcionamiento.

Zona 21 Donde las concentraciones inflamables de polvo combustible o fibras y partículas inflamables se presentan de forma ocasional en condiciones normales de operación.

Zona 22Donde las concentraciones inflamables de polvo combustible o fibras y partículas inflamables se presentan con poca frecuencia o durante cortos períodos de tiempo en condiciones normales de operación.

Los polvos o fibras combustibles no se clasifican en grupos en la Norma Europea.


FIBRAS INFLAMABLES

Clasificación de los Estados Unidos – Clase 3

División 1 Donde se manipulan, fabrican o usan las fibras o materiales fácilmente inflamables que producen partículas combustibles.

División 2 Donde se almacenan o manipulan las fibras fácilmente inflamables

CLASIFICACION DE LAS TEMPERATURAS
Códigos de temperatura
Clasificación de los Estados Unidos
T1 <450
T2 <300
T2A <280
T2B <260
T2C <230
T2D <215
T3 <200
T3A <180
T3B <165
T3C <160
T4 <135
T4A <120
T5 <100
T6 <85
Clasificacion de europa
T1 <450
T2 <300
T3 <200
T4 <135
T5 <100
T6 <85

NORMAS ANSI / NEMA FL1

Recientemente, se reconoció la necesidad de establecer una plataforma de rendimiento estandarizada para la industria de las linternas.
Para responder a esta necesidad 14 compañías de linternas colaboraron para escribir un estándar, donde incluyeron a los siguientes productos: linternas de mano / portátiles, focos y faros.
La norma ANSI / NEMA FL 1 ha sido ratificada como norma estándar e incluye seis medidas.
Cada una de estas medidas, está valorada y tiene un procedimiento de prueba especificado con un icono asociado. La ratificación de esta estandarización incluyó a representantes de tres grupos: 1) fabricantes, 2) usuarios y 3) intereses generales: un grupo no puede representar más del 50% del total de votos de ratificación.

Medida Definición
Salida de luz La Salida de Luz es la cantidad total de energía lumínica total emitida, medida en un sistema de esfera integradora. El valor se reporta en lúmenes.lumen
Tiempo de ejecución El tiempo de ejecución es la cantidad de tiempo de ejecución continuo (en minutos), utilizando una batería nueva, hasta que la salida de luz desciende al 10% de su valor original. La prueba se realiza en una esfera integradora al igual que la prueba de luz con una salida de luz que se mide cada 15 minutos.tiempo de ejecución
Distancia del haz La distancia del haz se define como la distancia desde el dispositivo en el que el haz de luz es de 0.25 lux (0.25 lux es igual a la luz emitida por la luna llena en una noche clara en un campo abierto).haz
Intensidad de haz pico La intensidad máxima del haz es la intensidad de la luz medida en candela (cd) en la parte más brillante del haz. Se toma una lectura de lux en la parte más brillante del haz a cierta distancia (2 m, 10 m, o 30 m) con la luz en su modo más brillante y el enfoque más ajustado en algún momento entre 30 y 120 segundos de encender la luz. La lectura de lux se multiplica por el cuadrado de la distancia en metros para obtener la candela.rayo
Protección del recinto
Contra el agua
Calificaciones de penetración
Resistente al agua: "IPX4" ;. La luz puede salpicarse con agua desde todas las direcciones sin que entre agua.
A prueba de agua: "IPX7". La luz se puede sumergir en 1 metro de agua durante 30 minutos. El agua puede filtrarse en la luz, pero no en áreas con componentes electrónicos o baterías. La luz todavía debe funcionar cuando se retira del agua y luego se prueba nuevamente 30 minutos después de haber sido removida.
Sumergible: "IPX8". La luz se puede sumergir durante 4 horas a una profundidad superior a 1 metro. Se especificaría la profundidad, por ejemplo, IPX8 10 metros. De manera realista, la luz no se pone en la profundidad de agua dada, sino que se sumerge completamente en un recipiente y la presión aumenta para simular la profundidad.
protección del agua
Resistencia al impacto La resistencia al impacto es la altura, en metros, desde la cual la luz (incluidas las baterías) se puede caer sobre el hormigón sin agrietarse ni romperse, y sigue funcionando. Las luces se caen cuando están en la posición de apagado y se dejan reposar antes de inspeccionar si hay daños. Para clasificaciones de más de 1 metro, cada luz de muestra se cae seis veces con diferentes caras hacia el suelo.impacto
TECNOLOGIA EN LAS LINTERNAS

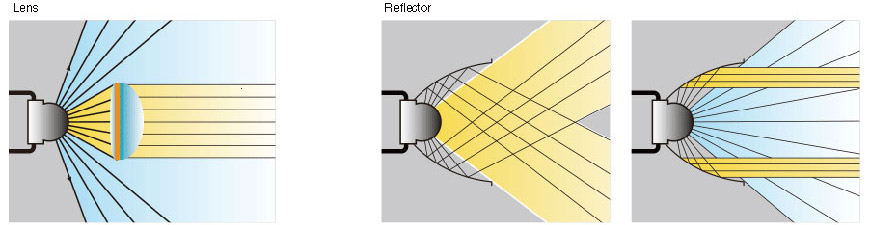

EN EL REFLECTOR

La tecnología aplicada en el reflector determina una eficiencia superior.
Las condiciones ideales en la iluminación de la linterna requieren suficiente intensidad de luz y un alto grado de extensión. En otras palabras, la iluminación de la luz en forma horizontal debe estar bien controlada para lograr una mayor eficiencia óptica.

CONSUMO - WATT

El vatio (símbolo: W) es una unidad de potencia establecida en el Sistema Internacional de Unidades. Un wataje alto significa más consumo de energía, sin embargo, puede que no haya una correlación positiva entre el watt y el rendimiento del dispositivo electrónico. En cuanto al LED, la cifra de watts no se refleja directamente en el grado de brillo.

INTENSIDAD LUMINICA - LUMEN

"Lumen" es la unidad del Sistema Internacional de Medidas para medir el flujo luminoso de una fuente de luz y un lumen más alto generalmente implica una mejor luz. Sin embargo, en realidad, la emisión de la luz LED puede sufrir diversos factores que causan un grado de pérdida.
La fuente de luz (por ejemplo, la lámpara LED) está controlada y proyectada por la estructura óptica, incluida la reflexión, la refracción y la proyección de la luz, etc. Además, la radiación de luz incontrolable proveniente de la dispersión y la difracción impactará y reducirá la emisión de luz.
Además, el calor a menudo se debe a un mayor consumo de energía del LED (más de 1 W) que se traducirá en la depresión de la luz.
La luz se proyecta fuera de la lámpara en términos de "Extracción de luz". La "tasa de extracción de luz" se ha visto afectada principalmente por el diseño de la óptica y el disipador térmico, además de la calidad de todos los demás componentes.

EN EL DISIPADOR DE CALOR

El propósito del disipador es evacuar eficientemente el calor generado por la fuente de luz para mantener la temperatura de trabajo del LED dentro de un rango apropiado.

Convección natural:

La convección natural se realiza a través del disipador de calor (como aletas, cubiertas de lámparas, tableros de sistemas de cables, etc.) y aire para realizar el contacto directo. El aire alrededor del disipador de calor se convierte en aire caliente al absorber el calor; cuando el aire caliente sube y el aire frío baja, la convección del aire naturalmente logrará un efecto de enfriamiento. Con el lanzamiento de productos de iluminación de alta potencia, se introduce el disipador de calor para ayudar a aumentar el área de superficie de enfriamiento para alcanzar el propósito de convección natural.
Actualmente, la vida útil del LED y el brillo están muy influenciados por la disipación de calor para la cual la luz principal se concentra en un pequeño chip emisor de luz. La vida útil del LED sería superior a 300,000 horas si la temperatura se pudiera controlar a menos de 30 ° C (sería alrededor de 34 años de iluminación). Pero, esta teoría solo está limitada en laboratorio especial. Cómo resolver la disipación de calor de LED sigue siendo un tema principal en la tecnología actual.
Además de utilizar un buen material conductor, debe tener en cuenta el área de la superficie, la aerodinámica y los factores externos. El calor es una energía de la que se debe considerar su método de conducción (proceso de transferencia de calor de alta temperatura a baja temperatura).
Existen 3 métodos para lograr la transmisión del calor: Conducción, Convección y Radiación
DaySun utiliza el siguiente diseño para la conducción de calor: aplicando a la estructura del disipador de calor tecnología MCPCB + (Metal PCB) y la salida de aire para aumentar la convección del aire.
Este tipo de diseño tiene un excelente efecto de enfriamiento y puede controlar / resolver eficazmente los problemas de falla de la luz LED que surgen debido a la alta temperatura.

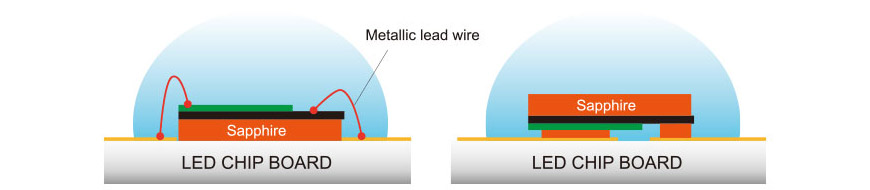

En Wafer Packaging, utilizamos la unión de cables, la unión de Eutectic o la unión de Flip Chip para ensamblar las virutas y el disipador de calor. La delimitación de cables se realiza mediante la conexión de cables conductores de metal, Led Chip y placa PCB. El calor producido por el chip solo pudo ser disipado por un cable conductor. El efecto es limitado y está influenciado por el material y la forma del alambre. En contraste, el método de unión mediante el uso de unión eutéctica o FCB está reduciendo significativamente la longitud del cable y aumenta el área de la sección transversal del cable que mejora la conductividad de la disipación de calor.

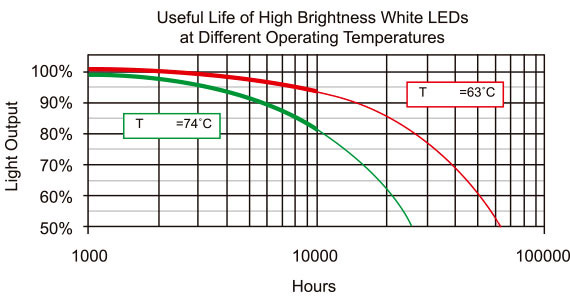

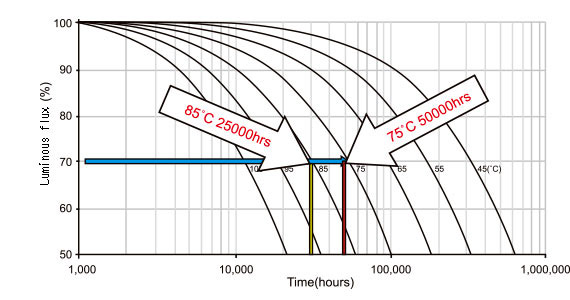

La eficiencia luminosa del LED, la vida útil y la temperatura están estrechamente relacionadas y se muestran como una relación inversa. A continuación se publica el informe de vida útil de American CREE LED, cuando la temperatura bajó 10 ° C, la vida útil del LED se prolongará dos veces y el flujo aumentará entre un 3% y un 8%.
